Relé Diferencial Fuga a Tierra 230/400VAC 25mA - 25A 1NA/1NC

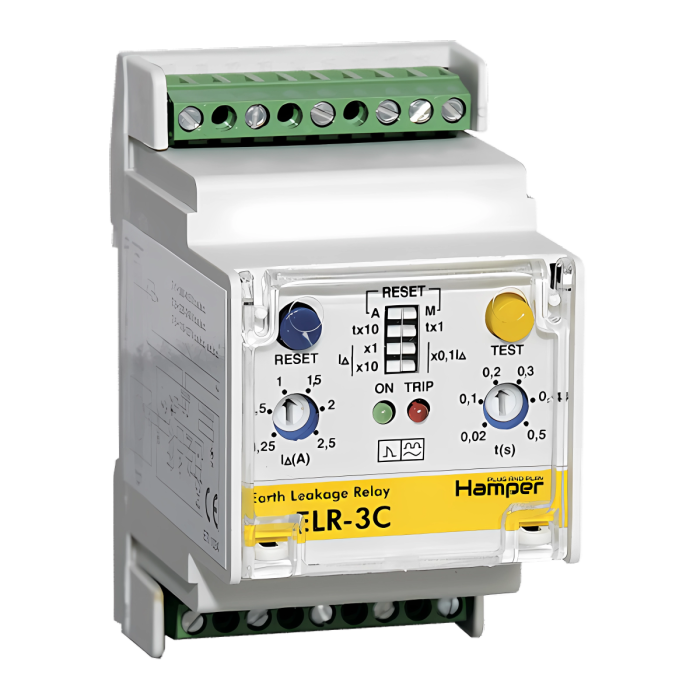

El Relé Diferencial HAMPER ELR-3C eleva la seguridad de tu tablero detectando corrientes de fuga a tierra y permitiendo la apertura del interruptor automático ante una condición de riesgo. Con amplio rango de ajuste de disparo 0,025A–25A y retardo de tiempo configurable 0,02–5 s, el Relé Diferencial se adapta a líneas y cargas diversas, desde sensibilidad tipo protección personal hasta selectividad en sistemas industriales. Su Clase A reconoce fugas de corriente alterna y pulsante, mejorando la protección frente a fallas reales en campo.
El Relé Diferencial opera con alimentación versátil 110–220–380 VAC/VDC y tensiones auxiliares 24–48 VAC/VDC, 110 VAC/VDC y 230–400 VAC/VDC; consume solo ≤6 VA (≤3 VA máx. según modo). Integra indicadores LED para visualizar estado y disparo, contacto conmutado 1NA/1NC (5A/250VAC) para señalización o mando, y montaje en riel DIN con frente IP40 (terminales IP20). El Relé Diferencial trabaja entre -10° a 60°C, con humedad <90%, y dimensiones compactas 85×52,5×68 mm (0,3 kg), simplificando la integración en tableros existentes.
Para una medición precisa, el Relé Diferencial requiere transformador de secuencia cero dedicado (toroide) que detecta la suma vectorial de corrientes. Conforme a IEC/EN 60947-5-1:2017 + AC:2020 y marcado CE, el Relé Diferencial ofrece una protección confiable, configuraciones claras y respuesta consistente: instala, ajusta y olvídate de sorpresas—tu sistema queda realmente protegido.
Ajuste fino y selectividad:
El Relé Diferencial cubre 0,025A–25A con escalas y constantes K para adecuarse a cargas sensibles o tramos de distribución. Configura retardos 0,02–5 s para evitar disparos intempestivos y coordinar con protecciones aguas arriba.
Alimentación flexible:
Entradas 110–220–380 VAC/VDC y suministro auxiliar 24–48 / 110 / 230–400 VAC/VDC. El Relé Diferencial se adapta a múltiples arquitecturas de control sin fuentes adicionales.
Detección Tipo A y señalización:
Clase A para fugas AC y pulsantes. El Relé Diferencial incorpora LEDs de estado y un contacto 1NA/1NC (5A/250VAC) para alarma, enclavamiento o mando de disparo del interruptor.
Listo para tablero:
Montaje en riel DIN, frontal IP40 y terminales IP20. El Relé Diferencial ofrece formato 85×52,5×68 mm y peso 0,3 kg para integrar en cuadros compactos.
Entorno de trabajo robusto:
El Relé Diferencial opera entre -10° a 60°C y humedad <90%, manteniendo estabilidad en salas eléctricas, plantas y edificios comerciales.
Compatibilidad esencial:
Requiere transformador de secuencia cero para el Relé Diferencial ELR-3C, asegurando detección fiable de desbalance y disparo oportuno frente a fugas reales a tierra.
Certificaciones & Normativas
