VENTA POR UNIDAD

SKU 0311701775

Contactor Trifásico Tetrapolar 700A Bobina 220 VAC 50/60 Hz 2NA+2NC Metasol

Name: Contactor Trifásico Tetrapolar 700A Bobina 220 VAC 50/60 Hz 2NA+2NC Metasol
Brand: LS ELECTRIC
SKU: 0311701775
Price: 2085319 CLP
Availability: InStock

LS ELECTRIC

Descargar Ficha Técnica en PDF

Precio Exclusivo Internet

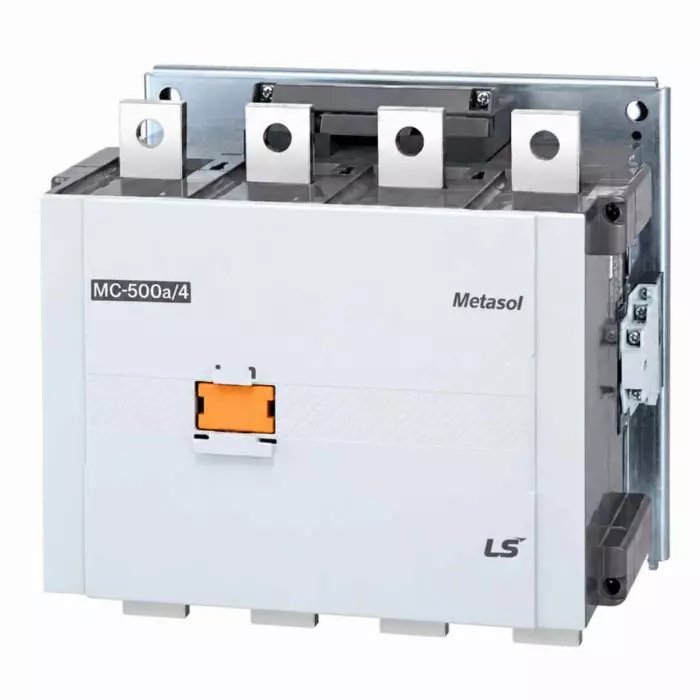

Contactor Trifásico Tetrapolar 700A Bobina 220 VAC 50/60 Hz 2NA+2NC Metasol

Contactor trifásico magnético tetrapolar LS ELECTRIC diseñado para conectar y desconectar a distancia circuitos eléctricos de cuatro polos, incluidos sistemas trifásicos con neutro. El modelo MC-500a/4 Metasol posee una corriente nominal de 700 A, bobina de 220 VAC y tensión de operación de hasta 690 VAC. Este Contactor incorpora contactos auxiliares 2NA+2NC, funciona a 50/60 Hz y admite instalación sobre riel DIN, placa de montaje u omegas.

Control y maniobra eléctrica

El Contactor dispone de cuatro polos principales y una bobina de 220 VAC, permitiendo controlar circuitos de potencia mediante una señal eléctrica. Trabaja a una frecuencia de 50/60 Hz y presenta un tiempo de operación de 55 ms.

Capacidad para cargas AC-1

Este Contactor admite cargas AC-1 de 245 kW a 240 VAC, 450 kW a 440 VAC, 560 kW a 550 VAC y hasta 710 kW a 690 VAC. Posee una corriente nominal de 700 A, tensión nominal de aislamiento de 1000 VAC y máxima tensión peak de 8 kV.

Montaje y conexión

El Contactor puede instalarse sobre riel DIN o fijarse mediante pernos a una placa de montaje u omegas. Cuenta con terminales M12 y admite cables con secciones comprendidas entre 95 y 240 mm².

Condiciones de operación

El Contactor opera entre -5 y 55°C, a una altitud máxima de 3000 m s. n. m. y con una frecuencia máxima de 1200 operaciones por hora. Posee un índice de protección IP00 y un peso aproximado de 26 kg.

Control tetrapolar a distancia

El Contactor se utiliza para conectar y desconectar circuitos eléctricos de cuatro polos mediante una señal aplicada a su bobina. Su configuración tetrapolar permite maniobrar simultáneamente las tres fases y el neutro en sistemas eléctricos compatibles.

Durabilidad y resistencia a la llama

Este Contactor presenta una durabilidad eléctrica informada de 500 operaciones y una durabilidad mecánica de 2500 operaciones. Su construcción posee resistencia a la llama conforme a UL94 e IEC 695-2-1.

FAQ: ¿Para qué sirve un Contactor tetrapolar?

Sirve para controlar a distancia circuitos eléctricos de cuatro polos. En un sistema trifásico con neutro permite conectar o desconectar simultáneamente las tres fases y el conductor neutro mediante su bobina de 220 VAC.

FAQ: ¿Qué significa que el Contactor tenga contactos 2NA+2NC?

Significa que incorpora dos contactos auxiliares normalmente abiertos y dos normalmente cerrados. Estos cambian de estado cuando se energiza la bobina y pueden utilizarse dentro de circuitos compatibles de control y señalización.

Certificaciones & Normativas

Tipo de Venta

Venta por Unidad

Marca

LS ELECTRIC

Tipo de Producto

Contactor Trifásico Magnético Tetrapolar

Modelo

MC-500a/4 Metasol

Tipo de Corriente Electrica

Corriente Alterna (AC)

alimentacion

Tetrapolar

N° de Polos

4 Polos

Rango de Voltaje

690 VAC

Tensión Nominal de Aislamiento

1000VAC

Máxima tensión Peak

8 kV

Frecuencia

50 - 60 Hz

Corriente Nominal

700 A

Voltaje de Bobina

220 VAC

Contactos Auxiliares

2NA + 2NC

Tipo de Montaje

Riel Din / Pernos a Placa Montaje u Omegas

Máxima Frecuencia de Operación

1200 Operaciones por Hora

Temperatura de Operación

-5° a 55°C

Índice de Protección

IP00

Tipo de Terminales

M12

Medida de Cables

Cables de 95 - 240mm2

Potencia Tipo de Carga AC-1

245kW a 240VAC // 450kW a 440VAC // 560kW a 550VAC // 710kW a 690VAC

Durabilidad Electrica

500 Operaciones

Durabilidad Mecanica

2.500 Operaciones

Altitud Máxima de Operación

3000m.s.n.m

Resistencia a la Llama

Si (Según UL94 & IEC695-2-1)

Tiempo de Operación

55ms

Peso

27 Kg

Certificaciones

CE, CCC, UL

Normativa

IEC60947-4-1, IEC60947-5-1, UL508

Aplicacion

Se utiliza para conectar y desconectar a distancia circuitos eléctricos de cuatro polos, como sistemas trifásicos con neutro, mediante una señal de control.
