VENTA POR UNIDAD

SKU 0311701747

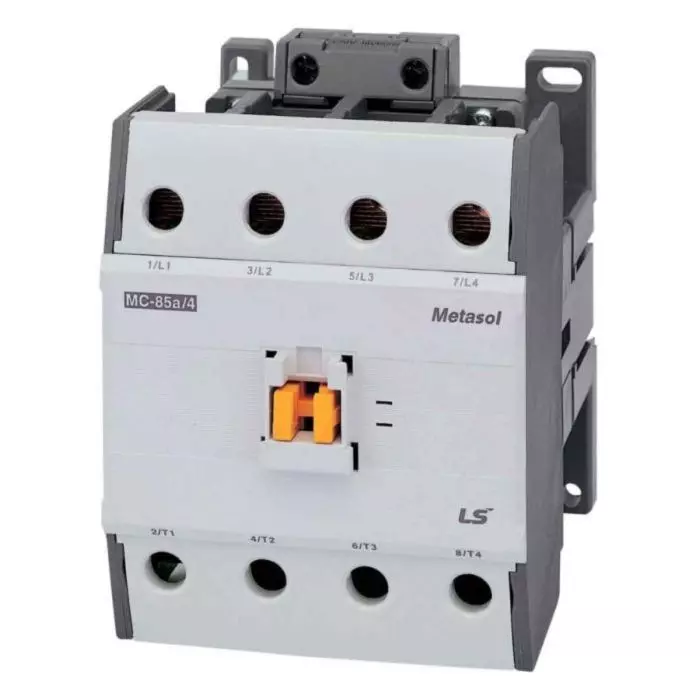

Contactor Trifásico Tetrapolar 135A Bobina 220 VAC 50/60 Hz 0NA+0NC Metasol

Name: Contactor Trifásico Tetrapolar 135A Bobina 220 VAC 50/60 Hz 0NA+0NC Metasol
Brand: LS ELECTRIC
SKU: 0311701747
Price: 267782 CLP
Availability: InStock

LS ELECTRIC

Descargar Ficha Técnica en PDF

Precio Exclusivo Internet

Contactor Trifásico Tetrapolar 135A Bobina 220 VAC 50/60 Hz 0NA+0NC Metasol

Contactor trifásico magnético tetrapolar LS ELECTRIC diseñado para conectar y desconectar a distancia circuitos eléctricos de cuatro polos, incluidos sistemas trifásicos con neutro. El modelo MC-85a/4 Metasol posee una corriente nominal de 135 A, bobina de control de 220 VAC y tensión de operación de hasta 690 VAC. Este Contactor funciona con corriente alterna a 50/60 Hz, no incorpora contactos auxiliares y admite montaje sobre riel DIN, placa u omegas.

Control y maniobra eléctrica

El Contactor dispone de cuatro polos principales y una bobina de 220 VAC, permitiendo controlar circuitos de potencia mediante una señal eléctrica. Trabaja a una frecuencia de 50/60 Hz y presenta un tiempo de operación de 16 a 25 ms.

Capacidad para cargas AC-1

Este Contactor admite cargas AC-1 de 51 kW a 240 VAC, 95 kW a 440 VAC, 120 kW a 550 VAC y hasta 150 kW a 690 VAC. Su corriente nominal es de 135 A y su máxima tensión peak corresponde a 8 kV.

Montaje y conexión

El Contactor puede instalarse sobre riel DIN o fijarse mediante pernos a una placa de montaje u omegas. Sus terminales admiten cables con secciones comprendidas entre 16 y 35 mm², facilitando su incorporación en tableros eléctricos.

Condiciones de operación

El Contactor opera entre -5 y 55°C, a una altitud máxima de 3000 metros y con una frecuencia máxima de 1800 operaciones por hora. Posee protección IP20 y un peso aproximado de 1.2 kg.

Control tetrapolar a distancia

El Contactor se utiliza para conectar y desconectar circuitos eléctricos de cuatro polos mediante una señal aplicada a su bobina. Su configuración tetrapolar resulta adecuada para sistemas trifásicos que requieren maniobrar simultáneamente las tres fases y el neutro.

Frecuencia y durabilidad de operación

Este Contactor admite hasta 1800 operaciones por hora. Presenta una durabilidad eléctrica informada de 1000 operaciones y una durabilidad mecánica de 12.000 operaciones, bajo las condiciones especificadas para el modelo MC-85a/4 Metasol.

FAQ: ¿Para qué sirve un Contactor tetrapolar?

Sirve para maniobrar a distancia circuitos de cuatro polos. En una red trifásica con neutro permite conectar o desconectar simultáneamente las tres fases y el conductor neutro mediante una señal de control de 220 VAC.

FAQ: ¿Este Contactor incluye contactos auxiliares?

No. El modelo MC-85a/4 posee una configuración de 0NA+0NC, por lo que no incorpora contactos auxiliares normalmente abiertos ni normalmente cerrados.

Certificaciones & Normativas

Tipo de Venta

Venta por Unidad

Marca

LS ELECTRIC

Tipo de Producto

Contactor Trifásico Magnético Tetrapolar

Modelo

MC-85a/4 Metasol

Tipo de Corriente Electrica

Corriente Alterna (AC)

alimentacion

Tetrapolar

N° de Polos

4 Polos

Rango de Voltaje

690 VAC

Máxima tensión Peak

8 kV

Frecuencia

50 - 60 Hz

Corriente Nominal

135 A

Voltaje de Bobina

220 VAC

Contactos Auxiliares

Sin contactos auxiliares.

Tipo de Montaje

Riel Din / Pernos a Placa Montaje u Omegas

Máxima Frecuencia de Operación

1800 Operaciones por Hora

Temperatura de Operación

-5° a 55°C

Índice de Protección

IP20

Medida de Cables

Cables de 16 - 35mm2

Potencia Tipo de Carga AC-1

51kW a 240VAC // 95kW a 440VAC // 120kW a 550VAC // 150kW a 690VAC

Durabilidad Electrica

1.000 Operaciones

Durabilidad Mecanica

12.000 Operaciones

Altitud Máxima de Operación

3000m

Tiempo de Operación

16 - 25ms

Peso

1.2 Kg

Certificaciones

CE, CCC, UL

Normativa

IEC 60947-1 // IEC 60947-4-1

Aplicacion

Se utiliza para conectar y desconectar a distancia circuitos eléctricos de cuatro polos, como sistemas trifásicos con neutro, mediante una señal de control.
