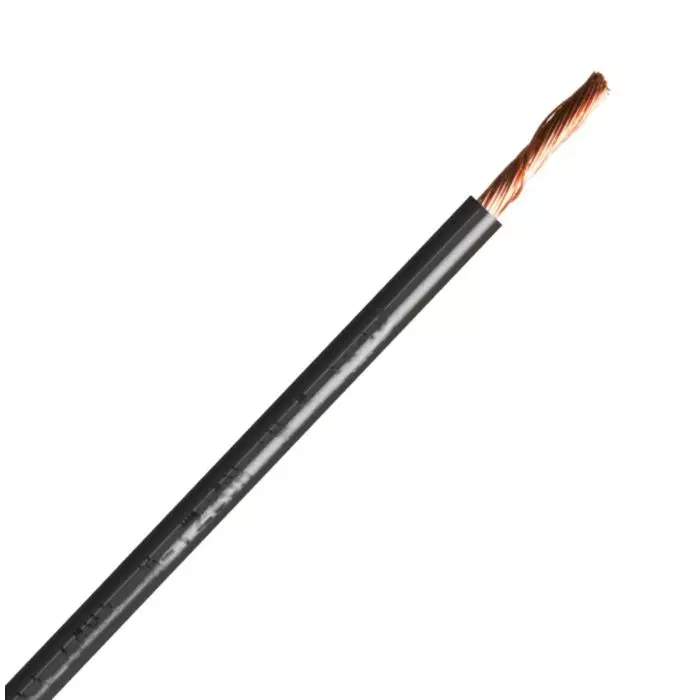

El cable RZ1 en versión RZ1-K monopolar 35mm2 de REVI está diseñado para alimentaciones interiores de alta exigencia donde se requiere tensión 0.6/1 kV y un estándar superior de seguridad ante incendio. Este RZ1 combina conductor flexible de cobre electrolítico clase 5 con aislación XLPE tipo DIX3 y cubierta EVA, logrando un tendido robusto y ordenado en ductos, bandejas y tableros. Al venderse por metro, el RZ1 permite ajustar el metraje real del recorrido, optimizando costos y evitando excedentes en obra. Es una solución confiable para edificios públicos, hospitales y oficinas, donde la baja opacidad de humos y la reducción de gases tóxicos en caso de incendio son requisitos clave.
Diseño RZ1 para 0.6/1 kV:
Este RZ1 está especificado para 0.6/1 kV y soporta 3500 VAC en tensión de ensayo, entregando respaldo para pruebas de aislación y puesta en marcha en alimentadores y circuitos principales. La configuración monopolar 1 x 35 mm² permite desarrollar recorridos con alta demanda, manteniendo una solución segura, flexible y documentada para instalaciones institucionales.
Aislación XLPE DIX3 y cubierta EVA:
La aislación de polietileno reticulado XLPE tipo DIX3 aporta estabilidad térmica y eléctrica, mientras la cubierta de EVA protege el cable durante el tendido en canalizaciones interiores. Con un espesor de aislación de 0.9 mm, el RZ1 mantiene un equilibrio robusto entre protección y facilidad de instalación, apoyando una mantención más segura en tableros y canalizaciones.
Conductor clase 5 y perfil controlado:
El conductor de cobre electrolítico clase 5 (según UNE-EN 60228) facilita curvas y conexiones en tableros, reduciendo esfuerzo de instalación en ductos y bandejas. Con diámetro exterior 12.5 mm y color negro, el RZ1 se integra con orden en montajes eléctricos, manteniendo un tendido limpio incluso en recorridos largos.
Resistencia al agua AD7 y confiabilidad:
La clasificación AD7 entrega un plus cuando existe humedad o riesgo de ingreso de agua en canalizaciones. Esto mejora la confiabilidad del RZ1 en zonas técnicas, shafts y recorridos interiores, aportando estabilidad y reduciendo el riesgo de fallas asociadas a condiciones ambientales.
Rendimiento térmico superior:
El RZ1 está diseñado para operar a 90°C en servicio continuo y tolerar hasta 250°C en condición de cortocircuito, entregando margen térmico para alimentadores y circuitos principales. Este desempeño ayuda a mantener la integridad de la aislación bajo exigencias reales y eventos transitorios.
Caída de tensión y curvatura controlada:
La resistencia máxima 0.554 Ω/Km a 20°C facilita estimaciones de caída de tensión en alimentaciones, mientras el radio máximo de curvatura 50 mm ayuda a mantener un tendido correcto sin forzar el conductor. Con peso aproximado de 385 kg/Km, el RZ1 permite planificar logística y manipulación segura en bodega y obra.
Seguridad ante incendio y baja emisión:
El RZ1 es libre de halógeno, no propagador de la llama y de baja opacidad de humos (según UNE-EN 60332-1-2). Esto contribuye a mejorar visibilidad y evacuación en emergencias, reduciendo gases tóxicos y corrosivos en recintos con alta concentración de personas.
Cumplimiento y aplicaciones recomendadas:
Certificaciones AENOR, HAR y SEC con normativa UNE-HD 603-1, UNE-EN 60332-1-2, EN 60332-3-24, EN 61034-2 y UNE-EN 50525-1 entregan respaldo para inspecciones y auditorías. El RZ1 se recomienda en interiores de edificios públicos, hospitales y oficinas donde se prioriza baja emisión de humos y gases tóxicos.
