Conductores apantallados en pares o trios con pasos de cableado óptimamente ajustados. Pantalla electrostática (St) de lámina de aluminio laminada con plástico y trenzado de continuidad de cobre estañado de 0,5mm2. Cubierta exterior de PVC, reforzada, negra (RAL 9005) o azul (RAL 5015). Aplicación: Para equipos informáticos, datos y en el control de procesos. Los cables son adecuados para el tendido fijo en recintos secos y húmedos, así como a la intemperie y para el tendido subterráneo. Autoextiguible y no propagador de la llama según VDE 0482-332-2-2, DIN EN 60332-1-2/ IEC 60332-1 (corresponde a la norma DIN VDE 0472 parte 804 tipo de ensayo B).
APLICACIÓN
Para la transmisión de señales digitales y analógicas en áreas de uso rudo como la industria petróleo, del gas y de la industria petroquímica.
Los cables son diseñados para instalcoines fijas en lugares secos y humedos, áreas abiertas en el exterior o interior y también en redes subterráneas.

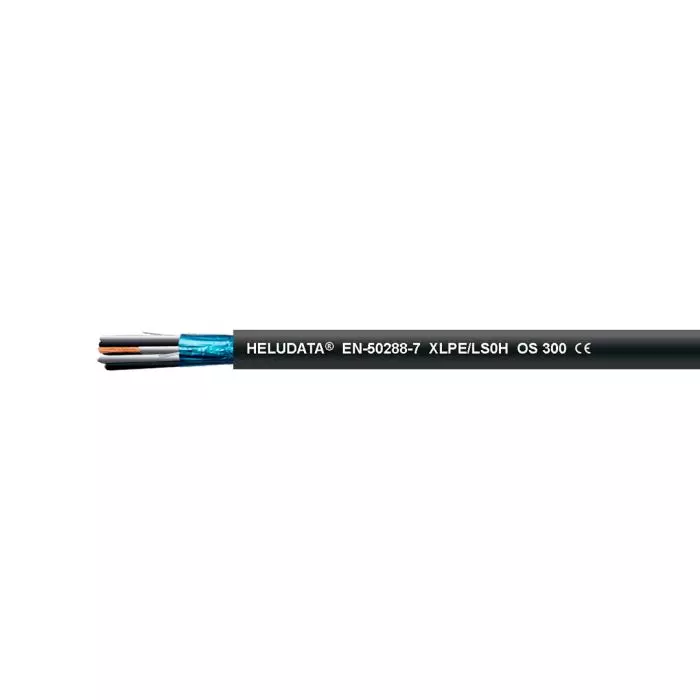

Estructura
- Conductor de cobre puro multifilar de acuerdo a
DIN VDE 0295 cl.2/ IEC 60228 CL.2
- Aislamiento de XLPE de acuerdo a
EN 50290-2-29 - Conductores trenzados en conjunto con
elementos de cableado con longitud de paso
óptima -
Identificación de conductores
pares: Blanco, Negro
triadas: Blanco, Negro, Rojo, Grisconductores blancos con numeración
continúa de color negro
- Elementos de cableado trenzados
con longuitud de paso óptima - Pantalla total: Cinta recubierta de ALU/PE
encima de un dren de cobre estañado (7x0.3mm) - Cubierta exterior: LSOH de acuerdo a
EN 50290-2-27 - Color de cubierta exterior: negro o azul
con marcación de metros
Datos Técnicos
- Cables de instrumentación de acuerdo a EN 50288-7
- Rango de temperatura instalación flexible -5°C a +50°C
instalación fija -30C° a + 90°C - Tensión nominal U AC 300V
- Tensión de prueba conductor/ conductor 1500 V
cinductor/ pantalla 1500V - Radio mínimo de curvatura
instalación fija 7,5x diámetro del cable Ø - Resistencia del aislamiento
> 5000 MΩxkm - Capacitancia mutua máx. 150 pF/m
- Inductancia máx. 1 mH /km
- L/R (ratio)
0,5 mm² < 25 μH/Ω
0,75 mm² < 25 μH/Ω
1 mm² < 25 μH/Ω 50290-2-27
1,5 mm² < 40 μH/Ω
2,5 mm² < 60 μH/Ω
Propiedades
- El bajo nivel de atenuación de línea y bajas capacitancias mutuas permiten una larga distancia de transmisión
- Los elementos de cable están fabricados con materiales no higroscópicos
- Baja emsión de humo y cero halógenos ( LS0H)
- Retardante a la flama a varios cables en bulto de acuerdo a DIN VDE 0482-332-3-22/ DIN EN 60332-3-22/ IEC 60332-3-22 (Cat.A)
- Libre de halógenos de acuerdo a DIN VDE 0482-754-1/ IEC 60754-1
- Corrosión de gases de combustión de acuerdo a DIN VDE 0482-754-2/ DIN EN 60754/ IEC 60754-2
- Densidad de humo de acuerdoa DIN VDE 0482-1034-1+2/ DIN EN 61034-1+2/ IEC 60754-1+2
- Resistencia al aceite de acuerdo a ICEAS-73-532/ NEMA WC 57
- Resistente a rayos UV de acuerdo a UL 1581 sección 1200
