APLICACIÓN
Se utilizan para el tendido en tuberías, sobre superficie y empotrados, así como en canales cerrados de instalación.
No se deben tender directamente sobre plataformas, canales ni bandejas.
Son válidos para el cableado interno de equipos, aparamenta y bloques de terminales, así como para el tendido protegido en lámparas, con una tensión nominal de 1000 V en corriente alterna o hasta una tensión de 750 V respecto a tierra con corriente continua.
ESPECIFICACIONES TÉCNICAS

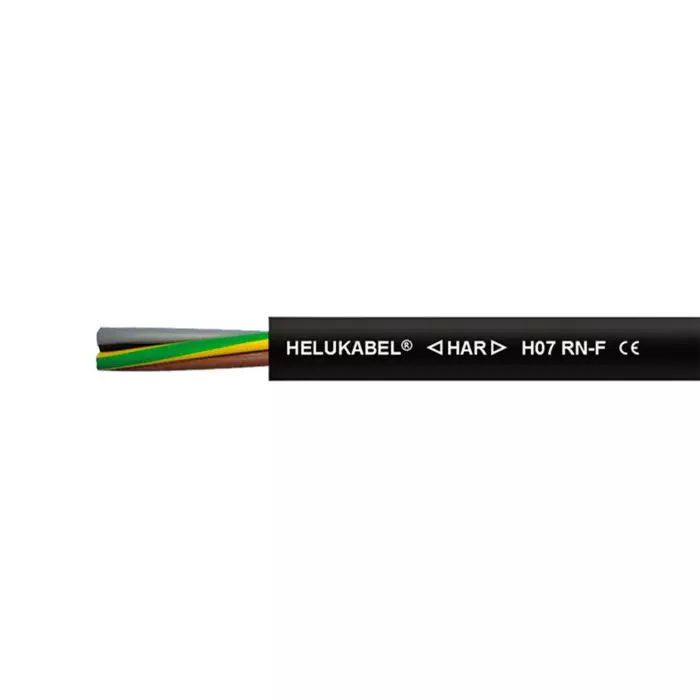

- Cordón para instalación de goma, H07RN-F
según DIN VDE 0285- 525-2-21 / DIN EN
50525-2-21; 07RN-F en alineación con DIN
VDE 0285-525-2-21 / DIN EN 50525-2-21 - Rango de temperaturas
flexible -25°C, +60°C Fija
-30°C,+60°C - Tensión nominal AC U0/U 450/750 V
- Tensión de ensayo 2500 V
- Resistencia de aislamiento
mín. 10 MOhm x km - Radio mín. de flexión
12,5-15 x Ø cable - Resistencia a la radiación
hasta 80x106 cJ/kg (hasta 80 Mrad)
ESTRUCTURA DEL CABLE
- Alambre de cobre desnudo, finamente trenzado según DIN VDE
0295 Clase 5 / IEC 60228 Clase 5 - Aislamiento del núcleo: Caucho según DIN VDE 0207-
363-1 / DIN EN 50363-1 (tipo compuesto EI4) - Identificación de núcleo según DIN VDE 0293-
308, Núcleos trenzados en capas con longitudes de colocación óptima. - Funda exterior: caucho según DIN VDE 0207-363-2-1
/ DIN EN 50363-2-1 (tipo compuesto EM2) - Retardante a la llama según. DIN VDE 0482-332-1-2 / DIN EN
60332- 1-2 / IEC 60332-1-2 - Resistente al aceite según DIN VDE 0473-811-404 / DIN EN
60811-404 / IEC 60811-404
