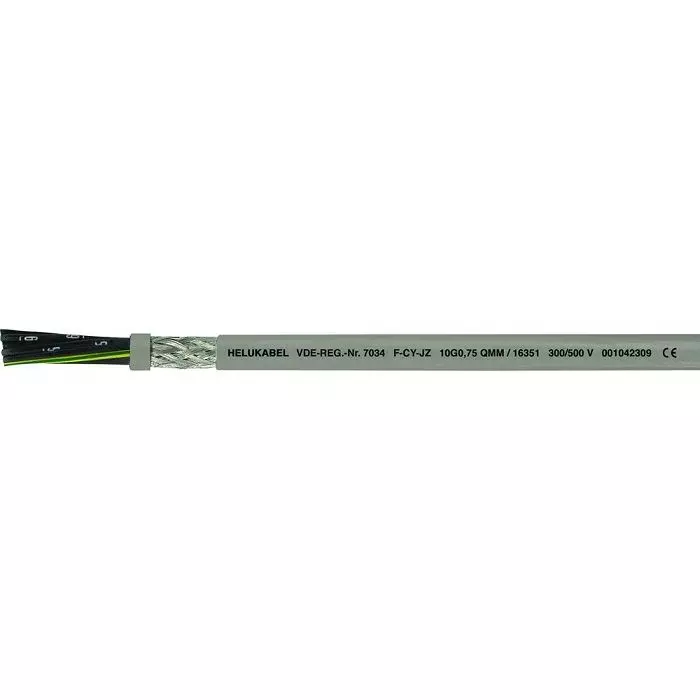

Ese cable es usado como cable de datos en circuitos de control, en las industrias de la fabricación de herramientas y maquinaria, además de como cables de señal en
sistemas de cómputo y en electrónica.
ESPECIFICACIONES TÉCNICAS
- Cable de control de PVC especial adaptado
para DIN VDE 0285-525-2-51 /
DIN EN 50525-2-51 - Rango de temperatura
móvil, de -10°C a +80°C
instalación fija, de -40°C a +80°C - Tensión nonimal
U0/U 300/500 V - Tensión de prueba
conductor/conductor 4000 V
conductor/pantalla 2000 V - Tensión disruptiva
mín. 8000 V - Resistencia de aislamiento
mín. 20 MOhm x km - Capacitancia mutua
en función de diferentes secciones
transversales desde 0.5 hasta 2.5 mm²:
conductor/conductor 150 pF/m aprox.
conductor/pantalla 270 pF/m aprox. - Resistencia de acoplamiento
máx. 250 Ohm/km - Radio de curvatura mínimo
móvil, 10x Ø de cable
instalación fija, 5x Ø de cable - Resistencia a la radiación
hasta 80x106 cJ/kg (hasta 80 Mrad)
APLICACIÓN
La cubierta interna de PVC más usual ha sido remplazada en estos cables con un separador estabilizador de
lámina, reduciendo en consecuencia el diámetro total de los cables de manera significativa y reduciendo así el radio de curvatura, el peso total, etc. El alto porcentaje de cobertura de apantallado de cobre ofrece una transferencia de señales sin errores, etc. El denso apantallado asegura la transmisión de todas las señales y pulsos sin perturbaciones. Un cable de control sin perturbaciones ideal para la aplicación anterior.
